黑碳化硅研磨MLCC叠层陶瓷电容的优势
MLCC 介质主体是钛酸钡系硬脆陶瓷，烧结后硬度高、层间结构脆弱，研磨工序（倒角、去毛刺、端面整平）要求：磨削力足、少崩层、低污染、控温升、成本可控，黑碳化硅完美匹配这套需求，相比白刚玉、绿碳化硅、金刚石有不可替代优势：
一、黑碳化硅硬度匹配，能高效切削钛酸钡陶瓷
1. 黑碳化硅莫氏硬度9.0~9.2，显微硬度2840~3320kg/mm²，远高于棕刚玉（莫氏硬度8.9），轻松切削 MLCC 钛酸钡陶瓷（莫氏硬度8.5~9）。
2. 黑碳化硅晶体棱角锋利，磨削去除毛刺、直角、烧结凸起速度快，大幅缩短倒角加工时间，量产效率远高于氧化铝磨料；
3. 黑碳化硅韧性优于绿碳化硅：黑碳化硅晶体抗冲击、不易一次性碎成细粉，研磨时既有切削力，又不会过度猛烈冲击薄叠层芯片，大幅降低MLCC层裂、崩边、内电极剥离报废等。

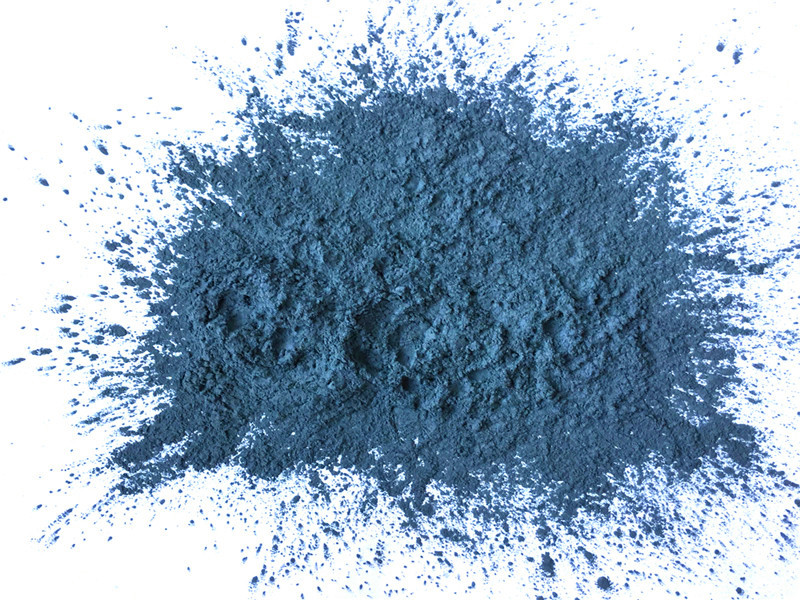

黑碳化硅微粉
二、黑碳化硅化学惰性强，几乎不污染 MLCC 电性能
MLCC 对金属杂质（Fe、Al、Ca）极其敏感，微量杂质会造成漏电、容量衰减、耐压失效：
1. 黑碳化硅常温耐酸碱，倒角全程水基研磨液中不溶出金属离子，不会向钛酸钡介质引入有害杂质；
2. 黑碳化硅对比氧化铝磨球 / 粉：长时间研磨会磨损析出 Al³⁺，Al 离子渗入陶瓷晶粒边界直接劣化介电性能；
3. 黑碳化硅磨损碎屑仍是 SiC，不与陶瓷、镍 / 铜内电极发生化学反应，清洗后无残留污染，保障电容电气参数稳定。
三、黑碳化硅导热好、低热膨胀，避免陶瓷热损伤
研磨摩擦会产生局部高温，MLCC 薄陶瓷层热震极易产生隐性微裂纹：
1. 黑碳化硅导热系数远高于刚玉，磨削热量快速导出，芯片不会局部过热；
2. 黑碳化硅热膨胀系数极低，研磨过程磨料与陶瓷热变形差小，减少热应力裂纹，提升成品可靠性。
四、黑碳化硅自锐性稳定，长期研磨效率不衰减
黑碳化硅脆性适中，磨粒刃口磨钝后会自然微崩，持续露出全新锋利切削面：
· 不需要频繁更换磨料，整批 MLCC 倒角粗糙度均匀，端面一致性好，保证后续端银、电镀时电极暴露充分；
· 不像软质磨料越磨越滑，后期只能抛光、无法去大毛刺凸起。
五、成本优势（对比绿碳化硅）
绿碳化硅纯度更高、硬度略高，但价格比黑碳化硅贵30%~50%，且韧性差、冲击易碎，只适合硬质合金、光学玻璃高精度精抛； MLCC 倒角属于粗/中研磨，不需要绿碳化硅超高纯度，黑碳化硅完全满足工艺，大幅降低大规模生产耗材成本。
总结
MLCC 是硬脆薄层叠件，研磨既要快速切削陶瓷毛刺，又要温和保护多层结构不崩裂、不引入电杂质；黑碳化硅平衡了硬度、韧性、化学稳定性与成本，是MLCC量产倒角 / 粗磨的最优磨料。
