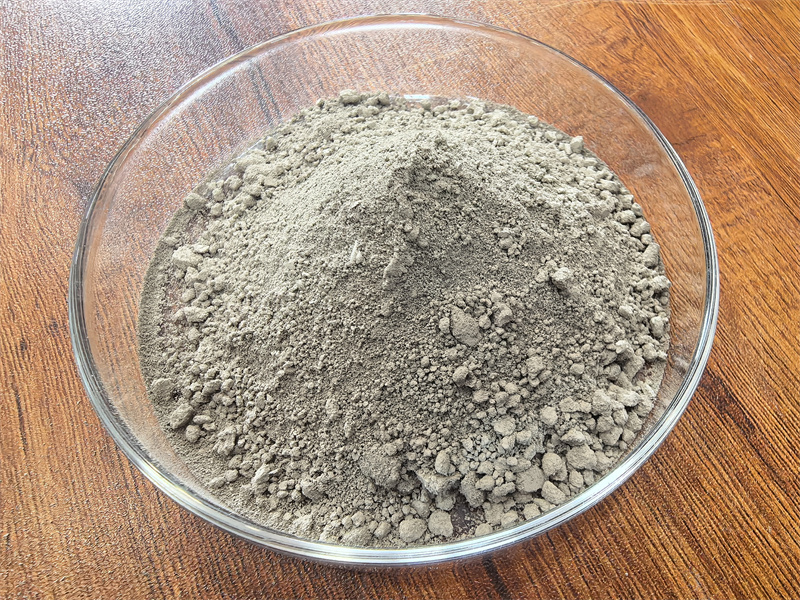

绿碳化硅GC微粉在抛光膜方面的应用
绿碳化硅微粉在抛光膜（研磨膜 / 砂光膜 / 光纤研磨片）完整应用
一、绿碳化硅GC微粉核心优势（适配抛光膜的底层特性）
1. 高硬度+强切削：莫氏硬度9.4，高于白刚玉，可加工硬质陶瓷、石英、硬质合金、硅片，粗抛去除效率远优于氧化铝抛光膜
2. 自锐性极佳：颗粒受力自动崩碎，持续产生新切削刃，抛光膜全程不钝化、去除力稳定，使用寿命更长
3. 化学惰性：耐酸碱、不与光学/半导体基材反应，无金属杂质污染，适合高洁净精密抛光场景
4. 热传导好：抛光时快速散热，减少工件热灼伤、崩边，适合高速干抛/湿抛抛光膜
5. 粒度分级完整：粗W63-超细W0.5全谱系，可制作粗磨、中磨、精抛、镜面全套抛光膜
二、抛光膜主流品类与对应绿碳化硅GC微粉应用
1. 光纤连接器研磨抛光膜
粒度搭配：绿碳化硅GC#600/#1000--粗磨膜
绿碳化硅GC#2000/#4000--精磨膜
绿碳化硅GC#8000/#1000--镜面抛光膜
加工对象：SC/ST/LC光纤插芯、陶瓷插芯端面、光纤套管、氧化锆陶瓷插针
作用：去除切割刀痕、端面找平、消除凹凸，控制端面曲率，降低光纤回损；相比金刚石膜成本更低，无过度崩瓷风险
2. 光学玻璃 / 晶体抛光膜
适用基材：石英玻璃、光学镜片、棱镜、蓝宝石、水晶、硼硅玻璃
粗抛膜 绿碳化硅GC F600–F1200：去除玻璃开料划痕、打磨边缘毛刺
精抛膜 绿碳化硅GC W3.5–W0.5：平整表面，快速消除粗磨纹路 优势：亚表面损伤层浅，不划伤透光面，保证镜片透光率
3. 半导体陶瓷基板抛光膜
基材：氧化铝陶瓷、氮化铝 AlN、氮化硅 Si3N4、碳化硅基板、功率陶瓷封装件
双面研磨抛光膜：绿碳化硅GC微粉作为膜层磨料，快速减薄、平整陶瓷基板，替代游离研磨液，加工一致性高
适用工序：晶圆载板粗研、散热陶瓷片表面整平
4. 硬质合金 / 钨钢刀具抛光膜
基材：钨钢铣刀、钻头、数控刀具、硬质合金模具
绿碳化硅GC #1200–#3000抛光膜：刀具开刃、去除放电加工纹路、刃口钝化精抛 对比刚玉膜：切削硬质合金不打滑，去除毛刺效率提升30% 以上
5. 硅片、光伏硅材料研磨抛光膜
硅片减薄粗磨膜：绿碳化硅GC微粉W7-W0.5 绿碳化硅GC微粉，硅锭切片后表面找平
光伏硅片边缘抛光膜：去除硅片边缘崩边、微裂纹，提升后续镀膜良率
6. 五金精密镜面抛光膜
钛合金、不锈钢精密零件、阀门密封面、陶瓷轴承环 超细绿碳化硅GC微粉W1–W0.5抛光膜，可抛至 Ra0.02μm 以内镜面效果
三、按粒度划分抛光膜分
粗抛抛光膜（#400–#1200 / W40–W14） 快速去除余量、刀痕、烧结凹凸；用于陶瓷插芯初磨、玻璃开料打磨、基板减薄
中精抛抛光膜（#1500–#6000 / W10–W2.5） 消除粗磨划痕，统一表面纹理；光纤中端研磨、陶瓷半精抛、刀具修刃
镜面抛光膜（#8000–#10000 / W1.5–W0.5） 纳米级光洁度，无细微划痕；光纤最终端面、光学元件镜面、精密陶瓷密封环
