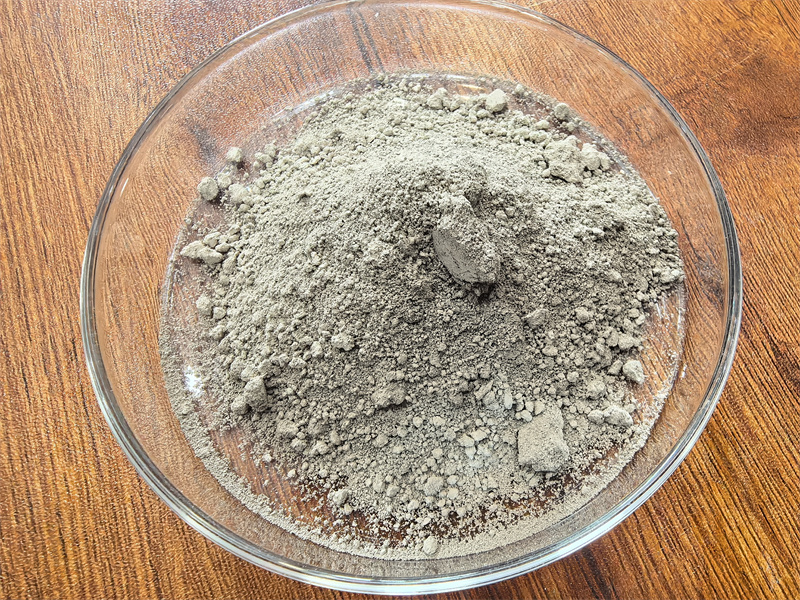

GC绿碳化硅微粉（#240～#30000/W63-W0.5 超细微粉）是硬脆材料、硬质合金、光学、半导体专用精密砂带核心磨料.
一、GC绿碳化硅微粉适配砂带的核心优势
1. 高硬度+锋利晶型 GC绿碳化硅莫氏硬度9.4–9.5，晶体棱角尖锐，切削力强，可加工氧化铝陶瓷、硬质合金、石英玻璃等硬脆材质；颗粒受力自动崩碎持续出新刃，全程不钝化，砂带使用寿命稳定。
2. 高纯度低杂质 GC绿碳化硅SiC≥98.5%，铁、游离碳极低，研磨后工件无黑点、氧化斑，适配光学、电子精密件，不会造成表面污染、锈蚀隐患。
3. 导热好、不易灼伤工件 GC绿碳化硅散热速度优于刚玉，高速干/湿磨减少热裂纹、烧糊、晶相损伤，适合薄脆基板、光学镜片加工。
4. 适配柔性砂带基材 GC绿碳化硅微粉粒径均匀、整形圆润，涂覆在聚酯布、无纺布、堆积砂带表层，磨料不易脱落，表面纹理均匀，可做到亚光/镜面两级精饰。
5. 化学惰性强 GC绿碳化硅耐酸碱，研磨玻璃、半导体晶体不发生化学反应，无腐蚀雾面缺陷。
二、精密砂带细分品类及对应GC绿碳化硅微粉粒度与加工场景
1. 硬质合金刀具精密研磨砂带（用量最大）
GC绿碳化硅#400/#600 --粗精磨砂带
GC绿碳化硅#1000/#1500 --修刃砂带
GC绿碳化硅#2000/#3000 镜面抛光砂带
加工对象：钨钢铣刀、钻头、数控刀具、硬质合金模具、拉丝模、轧辊
作用：去除放电加工纹路、刃口钝化、前刀面精抛；相比白刚玉砂带切削不打滑，无麻点，刃口光洁度更高，提升刀具使用寿命。
2. 光学玻璃 / 晶体精密砂带
GC绿碳化硅#800–#2000--中抛砂带
GC绿碳化硅#3000–#6000--超精砂带
适用基材：高硼硅玻璃、石英、棱镜、蓝宝石、水晶、红外光学镜片
工艺用途：玻璃开料后纹路去除、边缘倒角精磨、镜片半精抛；亚表面损伤层浅，避免透光面细微划痕，替代游离研磨液实现流水线砂带连续加工。
3. 电子陶瓷 / 半导体基板研磨砂带
GC绿碳化硅#600/#1000--整平
GC绿碳化硅#2000--精抛砂带
工件：氧化铝陶瓷、氮化铝 AlN、氮化硅、功率器件散热基板、陶瓷插芯、压电陶瓷
优势：低钠低铁，不影响陶瓷绝缘、导热性能；砂带双面研磨可快速减薄、统一平面度，提升封装良率.
4. 硅材料光伏 / 半导体砂带
GC绿碳化硅#600–#1500--粗磨
GC绿碳化硅#2000--精抛砂带
场景：单 / 多晶硅片边缘去崩边、硅棒外圆精磨、晶圆载板表面整平；不会产生金属杂质污染硅基体。
5. 精密五金、钛合金、有色金属拉丝砂带
GC绿碳化硅#800–#2000--哑光拉丝
GC绿碳化硅#3000--镜面砂带
适用：钛合金医疗器械、铜合金精密阀门、不锈钢精密密封件；相比黑碳化硅，拉丝纹路更细腻均匀，无粗划痕。
6. 玉石、宝石精密打磨砂带
GC绿碳化硅#1200–#10000超细砂带：玛瑙、刚玉宝石粗抛、修型，去除切割刀痕，过渡镜面抛光工序。
郑州市海旭磨料有限公司,GC绿碳化硅微粉生产粒度及对应中值D50:
W63-W0.5
|
粒度 |
中值D50(um) |
粒度 |
中值D50(um) |
|
W63 |
63-50 |
W7 |
7-5 |
|
W50 |
50-40 |
W5 |
5-3.5 |
|
W40 |
40-28 |
W3.5 |
3.5-2.5 |
|
W28 |
28-20 |
W2.5 |
2.5-1.5 |
|
W20 |
20-14 |
W1.5 |
1.5-1.0 |
|
W14 |
14-10 |
W1 |
1.0-0.8 |
|
W10 |
10-7 |
W0.5 |
0.6-0.4 |
JIS240-#30000目
|
粒度 |
中值D50(um) |
粒度 |
中值D50(um) |
|
#240目 |
57.0±3.0 |
#1200目 |
9.5±0.8 |
|
#280目 |
48.0±3.0 |
#1500目 |
8.0±0.6 |
|
#320目 |
40.0±2.5 |
#2000目 |
6.7±0.6 |
|
#360目 |
35.0±2.0 |
#2500目 |
5.5±0.5 |
|
#400目 |
30.0±2.0 |
#3000目 |
4.0±0.5 |
|
#500目 |
25.0±2.0 |
#4000目 |
3.0±0.4 |
|
#600目 |
20.0±1.5 |
#6000目 |
2.0±0.4 |
|
#700目 |
17.0±1.5 |
#8000目 |
1.2±0.3 |
|
#800目 |
14.0±1.0 |
#10000目 |
0.9±0.1 |
|
#1000目 |
11.5±1.0 |
#30000目 |
0.5±0.1 |
